Постройки и оборудование для основных типов промышленных хозяйств

Сотохранилища

Сооружение сотохранилищ позволяет обеспечить полную сохранность сотов и использовать часть этого здания под мастерскую, где в зимний период выполняется ремонт пчеловодного инвентаря, сборка и наващивание рамок и другие работы. Сотохранилища строятся в районах с пониженной температурой воздуха (-30 °С), в местностях с непросадочным грунтом.

Здание сотохранилища закладывается на ленточном бутобетонном фундаменте с обязательной гидроизоляцией цементным раствором толщиной 20 см. Вокруг сотохранилища уложена асфальтовая отмостка шириной 70 см. Стены здания выполнены из кирпича и оштукатурены снаружи. Пол в сотохранилище цементный, а в остальных помещениях - деревянный; потолочное перекрытие - из деревянных балок ( лучше из сосны, но допускаются и лиственные породы); потолок - из досок, утепленных сверху глиносоломенной смазкой; крыша - из волнистой асбофанеры. Все деревянные части помещения покрываются огнезащитной краской. Электроэнергия подводится от сети напряжением 380/220 В. Кабель электропроводки - изолированный.



В помещении пасечной мастерской устанавливается противопожарный щит с инвентарем (багор, ведра, огнетушитель и т.д.), верстак и шкаф для одежды. Если сотохранилище удалено от естественного водоема более чем на 100 м, то вблизи здания сооружается пожарный резервуар емкостью 50 м3. Отопление - при помощи отопительно-варочной толстостенной печи; вентиляцию обеспечивают приточно-вытяжные каналы и шахты. Приточная шахта для .забора воздуха установлена в тамбуре сотохранилища. Через нее воздух поступает в два приточных подпольных канала сечением 250x250 мм (в сотохранилище для хозяйств, имеющих до 500 пчелиных семей, приточные каналы имеют сечение 500х500 и 350х350 мм). Две вытяжные шахты сечением 350x350 мм изготовлены из досок, которые соединены между собой в четверть и покрыты огнезащитной и водостойкой краской.

Сотохранилище для хозяйств, имеющих до 200 пчелиных семей (типовой проект 808-5-2). Рассчитано на хранение 3 тыс. сотов, подвешенных на стеллажах. Всего в сотохранилище размещается 10 четырехъярусных стеллажей (длина - 221, ширина - 58 и высота 250 см). Для изготовления одного стеллажа необходимо: 4 стойки длиной 250 см, сечением 50x50 мм; 10 брусков длиной 225 см, сечением 30х30 мм; 10 досок длиной 58 см, сечением 60х60 мм; 10 досок длиной 221 см, сечением 60x60 мм.

Здание сотохранилище имеет длину 13, ширину - 6 и высоту - 3,09 м. Верхний конек крыши установлен на высоте 5,75 м. В сотохранилище располагаются пасечная мастерская и помещения для хранения сотов, воска, воскового сырья, дезинфекции ульев и сотов. Рядом со зданием по всей его длине построен навес шириной 3 м для хранения лесоматериалов и пчеловодного инвентаря.

Для постройки сотохранилища требуются следующие материалы:

Таблица

Сотохранилище для хозяйств, имеющих до 500 пчелиных семей (типовой проект 808-5-2). Оно рассчитано на хранение да 10 тыс. сотов. Стеллажей нет, рамки с сотами хранятся в корпусах многокорпусного улья.

Площадь застройки 171,8 м2, в том числе навес 55 м2; полезная площадь здания 97,2 м2; длина - 21, ширина - 6, ширина навеса - 3 м (расположен вдоль всего сотохранилища). Высота первого этажа здания 2,8, второго - 1,9 м; перегородки внутри - деревянные. Вентиляция - приточно-вытяжная, естественная; приток осуществляется через два приточных подземных канала.

В здании сотохранилища имеются помещения для пасечной мастерской, восковой продукции и дезинфекции сотов. Под навесом хранятся лесоматериалы и пчеловодный инвентарь. Рамки внутри хранилища перевозят на тележках. В пасечной мастерской установлен верстак, стол, шкаф для одежды и бачок с питьевой водой.

Устройство сотохранилища на крупных пчеловодческих фермах. Для типовых пчеловодческих ферм на 1200, 2400 и 4800 пчелиных семей предусмотрено строительство сотохранилища непосредственно в производственных корпусах. Размер его определяется типовым проектом. Соты размещаются в корпусах и надставках, которые ставят одну на другую.

Зимовники

Зимовники предназначены для содержания ульев с пчелами в зимний период в местностях с холодным климатом, где зима продолжается несколько месяцев. Зимовники независимо от их типа должны располагаться на сухом, защищенном от ветра участке с небольшим уклоном, что способствует стоку атмосферных осадков и паводковых вод. В этих целях вокруг зимовника делают специальный кювет. Уровень грунтовых вод должен находиться ниже пола на 1 м, а помещение - быть недоступным для грызунов и изолировано от проникновения света и посторонних шумов, беспокоящих пчел. Оптимальная температура воздуха внутри зимовника должна сохраняться в пределах 0-2 °С с допустимыми колебаниями от -2 до +4°С. Более высокая температура вызывает сильное беспокойство пчелиных семей и отрицательно сказывается на их зимовке: расход кормов увеличивается, кишечник пчел переполняется калом и появляется понос.

Оптимальная влажность воздуха составляет 75-85 %. При пониженной влажности мед в сотах быстро кристаллизуется, пчелы испытывают жажду, беспокоятся, в улье скапливается подмор; при повышенной влажности мед, находящийся в сотах, впитывает влагу и может закиснуть, что ведет к заболеванию и гибели пчел.

Размер зимовника при постройке по индивидуальному проекту определяется по количеству пчелиных семей. При этом учитывается, что для одной пчелиной семьи в одностенных ульях требуется 0,5-0,6 м3, а в ульях-лежаках - 0,7-0,9 м3 помещения.

Высота зимовника (от пола до потолка) 2,5-3 м. Ульи на стеллажах располагаются в три яруса по высоте помещения. Ширина стеллажа 55 см, проход между ними 90 см; расстояние между центральными стеллажами 20, а между крайними и стенкой зимовника - 10 см. Таким образом, ширина четырехрядного зимовника составляет: 10 + 55 + 90 + 55 + 20 + 55 + 90 + 55 + 10 = 4,4 м. Центральные стеллажи короче боковых на 1-1,5 м, так как требуется свободная площадь для открывания двери зимовника внутрь помещения.

Чтобы вычислить длину зимовника, необходимо число ульев, на которые рассчитано помещение, разделить на количество стеллажей. Полученный результат указывает на число ульев, которые можно разместить на одном стеллаже. Умножив результат на 65 см (55 см ширина улья и 10 - расстояние между ними), вычисляют длину одного стеллажа.

Если зимовник рассчитан на 200 ульев, то на каждом стеллаже (их 12) может быть размещено (200:12 = 17 ульев): на центральных стеллажах по 16, на боковых по 18. Всего в зимовнике разместится 204 улья (18х3х2 + 16х3х2). Отсюда длина боковых стеллажей составит: 65 см х 18 ульев = 11,7 м, а центральных - 65 см х 16 ульев = 10,4 м.

При высоте 2,5 м, длине и ширине 4,4 м объем зимовника равен 128,7 м3. Для 200 пчелиных семей, содержащихся в одностенных ульях, объем помещения составит: 0,5-0,6 м3 х 200, 100-120 м3. Следовательно, параметры зимовника близки к требуемым.

По своей конструкции зимовник может быть подземным, полуподземным и надземным. Внутри помещения могут располагаться стеллажи для ульев, в крупных зимовниках стеллажи не устраиваются, а ульи размещают один на другой.

Стены зимовника выкладываются из кирпича, дерева, бетона или бутобетона (М-75 с цементным раствором). Затем их штукатурят известково-цементным раствором и белят известью. Фундамент для зимовника с кирпичными или бутобетонными стенами делают из бутобетона.

Надземные зимовники строятся бревенчатыми. Стойки крепятся на деревянных лежнях или специальном фундаменте и обшиваются (в зависимости от типа и размера зимовника) горбылем и досками. Для утепления применяется глиноорганическая смесь (350 г на 1 м3).

Пол зимовника двухслойный: верхний - из сухого песка (10 см), нижний - из жирной глины (30 см). Дверь со стороны тамбура утепляется войлоком и обивается кровельным железом.

Чердачное перекрытие устроено из нескольких слоев: сверху деревянных балок накат из пластин диаметром 18 см, затем глиняная смазка - 3, песок с битым стеклом - 5, утеплитель из глиноорганической смеси и слой сухой земли - 6 см. Для дополнительной вентиляции помещения в летний период в чердачном перекрытии имеется утепленный люк.

Стропила крыши наклонные из бревен. Крыша - из асбестоцементных волокнистых листов, которые укладывают по слою пергамина и сплошной обрешетке.

Во время зимовки пчелы выделяют тепло и влагу в виде водяных паров, которые оседают внутри улья, а также на стенах и потолке зимовника. Для регулирования температуры и влажности воздуха зимовник необходимо оборудовать хорошо действующей вентиляцией. При этом размер отверстий вентиляционных труб или люков зависит от количества пчелиных семей, содержащихся в помещении.

Устройство вентиляции должно обеспечивать воздухообмен в помещении за счет движения воздуха через приточно-вытяжные трубы. Чем выше разность температур внутреннего и наружного воздуха, тем интенсивнее его движение по трубам приточно-вытяжной вентиляции. Последняя регулируется задвижками вентиляционных труб.

Приточные трубы, по которым свежий воздух поступает в зимовник, прокладывают под полом помещения между стеллажами. Теплый воздух, содержащий значительное количество водяных паров, удаляется через вытяжные трубы, которые начинаются у потолка и выводятся наружу под крышей зимовника. Для одной пчелиной семьи, помещаемой в зимовнике, необходимо, чтобы поперечное сечение приточной и вытяжной труб было 6-8 см2. Например, в зимовнике, рассчитанном на 150 пчелиных семей, вентиляционные отверстия должны иметь сечение 900-1200 см2; на 600 пчелиных семей - 3600-4800 см2. Сечение одной вентиляционной трубы не должно превышать 20X30 см (600 см2). Если для зимовника требуется большая вентиляция, устанавливается несколько вентиляционных труб.

После зимовника пчел вывозят на пасеки, а зимовники проветривают и просушивают (открывают двери, люки и вентиляционные отверстия). Сор и мертвых пчел собирают, а верхний слой песка несколько раз перегребают для просушки. Если потолок и стены зимовника промерзали, то их дополнительно утепляют. После просушки в помещении делают необходимый ремонт и дезинфицируют: потолок и стены белят известью и окуривают серой (20 г на 1 м2 помещения).

Зимовник на 150 пчелиных семей (типовой проект 808-5-3)

Предназначен для строительства и эксплуатации в местности, где температура воздуха зимой понижается до -40 °С, нагрузка снега - 150 кг/м3. Рассчитан на содержание пчел до 240 дней.

Стеллажи размещены в четыре ряда, каждый имеет три яруса. Здание одноэтажное с чердачным помещением, построено из дерева или кирпича. Может быть надземным, подземным и полуподземным. Во всех случаях вокруг зимовника устраивают глиняный замок с обязательной обваловкой грунтом (табл. 3).

Более теплыми считаются подземные из дерева и полуподземные из дерева и кирпича зимовники.

Свежий воздух поступает в помещение через подпольные каналы (сечение 0,2x0,2 м) и регулируется при помощи специальных задвижек. Забор воздуха происходит через отверстия, расположенные на высоте 45 см от уровня пола. Утепленные вытяжные шахты выполнены из досок. Длина зимовника 12, ширина 6, высота от пола до потолка 3 м; длина тамбура 6,6, ширина 1,5 м.

Зимовник на 250 пчелиных семей (типовой проект 808-5-4)

Предназначен для содержания ульев с пчелами в местности с температурой воздуха до -40 °С и снеговой нагрузкой до 150 кг/м3. Продолжительность зимовки до 210 дней. Здание одноэтажное с чердаком. Место для строительства сухое с непросадочиым грунтом. Гидроизоляция из цементного раствора толщиной 2,5 см.

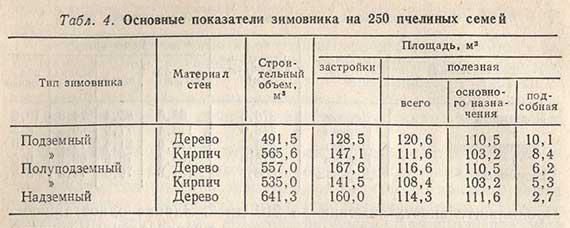

Таблица

Приточная вентиляция естественная, воздух в помещение поступает через каналы (сечение 20х20 см), которые размещены под полом. Забор воздуха осуществляется через отверстия заборных тумбочек. Заборные отверстия расположены на высоте 45 см от пола и закрыты металлической сеткой, препятствующей попаданию в зимовник мышей. Приток свежего воздуха регулируется специальными задвижками. Теплый влажный воздух удаляется из помещения через специальные утепленные шахты (скорость движения воздуха 0,3-0,4 м/с). Сечение вытяжных шахт - 20х20 см.

Размещение ульев на стеллажах в шесть рядов и три яруса. Ширина центрального прохода между стеллажами - 1 м, а боковых - 0,95 м. Длина помещения для размещения ульев с пчелами - 12, ширина - 9, высота - 3 м. Длина тамбура - 4, ширина-1,3 м. Тамбур имеет две двери.

Стены зимовника могут быть деревянными или кирпичными. Для строительства помещения из дерева применяют горбыль и доски толщиной 2,5 см. Утепляющей засыпкой между землей и деревянными стенами служит глиноорганическая смесь.

Типовым проектом предусмотрено строительство зимовников всех трех типов: надземного, полуподземного и подземного. При этом надземные зимовники строятся из дерева, а полуподземные и подземные - из дерева и кирпича. Внутри зимовника по длине и ширине помещения через каждые 1,5 м устанавливаются подпорные стойки (диаметр 20 см). Стойки центрального ряда имеют диаметр 24 см. В тамбуре подземных или полуподземных зимовников находится лестница для прохода в основное помещение. Строительный объем, площадь застройки и полезная площадь помещения зависят от типа зимовника и строительных материалов, из которых он построен (табл. 4).

Зимовник на 500 пчелиных семей (типовой проект 808-5-6)

Рассчитан на содержание ульев с пчелами при температуре наружного воздуха до -40 °С и снеговой нагрузке в 150 кг/м2. Практически он строится во всех зонах, за исключением районов вечной мерзлоты, при продолжительности зимовки в 200 дней.

В хозяйствах со звеньевой системой обслуживания пчел зимовник строят на центральной усадьбе звена, где находятся и другие пасечные постройки (сотохранилище, помещения для переработки воска, откачки меда, столярная мастерская и др.). В зимовнике размещают пчелиные семьи с нескольких пасек.

Таблица

Помещение разделено перегородкой на две секции, в них может быть установлено 216 и 303 пчелиные семьи. Секции соединены дверьми, которые на зимний период закрываются. Транспортировка ульев с пасеки в зимовник осуществляется по подвесной дороге.

Здание зимовника одноэтажное. В обеих торцевых стенках его располагаются тамбуры (длина 8,1, ширина 1,4 м). Пчеловодный инвентарь хранится в чердачном помещении. Вентиляция помещения производится через приточные каналы и вытяжные шахты. Отверстия шахт прикрыты деревянными, а подпольных приточных каналов - металлическими решетками. Снабжение электроэнергией осуществляется от линии электропередачи с напряжением 380/220 В. Ввод электропроводки в здание - через трубостойки. На вводах установлены понизительные трансформаторы с однополюсными включателями. Освещают зимовник лампами мощностью 25 Вт.

Ульи устанавливаются на трехъярусных стеллажах (в каждой секции 8 рядов).

Типовым проектом предусмотрено строительство подземного, полуподземного и надземного типов зимовника со стенами из дерева и кирпича (рис. 14). Длина помещения 21, ширина - 12, высота - 2,6 м. Длина и ширина первой (большой) секции 12, высота - 2,6 м. Вторая (меньшая) отличается только шириной (9 м).

Стропила и перемычки зимовника деревянные, причем стропила из круглого леса, а перемычки брусчатые. Все деревянные части внутри помещения оштукатурены глиной с соломенной резкой и побелены известью. Деревянные стены, соприкасающиеся с грунтом, защищены от гниения глиняной пастой с добавлением кремнефтористого натрия и соды.

Толщина стен из кирпича 51-64 см, толщина слоя утеплителя (при деревянных стенах) в надземном зимовнике 60-97, в полуподземном - 60-100 см. Толщина утеплителя в перекрытии во всех типах зимовников 50-76 см (табл. 5).

Зимовник на 500 пчелиных семей

Зимовник на 800 пчелиных семей (типовой проект 808-5-7)

Его сооружают в специализированных пчеловодческих хозяйствах, колхозах и совхозах, имеющих пчеловодческие фермы. Строится зимовник на центральной усадьбе (для одной бригады или фермы) в районах с минимальной зимней температурой (-30-40 °С). Типовой проект зимовника аналогичен типовому проекту 808-5-6. Отличие заключается лишь в том, что помещение разделено не на две, а на четыре секции, каждая из которых вмещает 204 пчелиные семьи. Секции отделены друг от друга деревянными перегородками и сообщаются дверьми. Ульи с пчелами транспортируются с пасеки и обратно по подвесной дороге.

Длина зимовника - 30, ширина - 12, высота - 2,6 м. Размер каждой секции: длина - 15, ширина - 6, высота - 2,6 м. Зимовники могут быть надземными, полуподземными и подземными. Стены выполнены из дерева или кирпича. Зимовник имеет два тамбура. Устройство специального отопления не предусмотрено. Температура воздуха внутри помещения поддерживается за счет тепла, выделяемого пчелами и грунтом.

Все внутренние деревянные части зимовника оштукатурены глиной с соломенной резкой и побелены известью. Деревянные части, соприкасающиеся с землей, защищены от гниения глиняной пастой с добавлением кремнефтористого натрия и соды и изолированы слоем жирной глины. Расстановка ульев в помещении - на стеллажах. Вентиляция - через приточные каналы и вытяжные шахты с утепленными клапанами. Отверстия шахт и подпольных каналов заделаны решетками. Снабжение электроэнергией - от низковольтной линии напряжением 380/220 В. На вводах электропроводки в здание установлены понизительные трансформаторы.

Пчеловодческие фермы

Пчеловодческая ферма на 600 пчелиных семей

Это специализированный комплекс по производству меда, предназначенный для районов с температурой до - 30°С. Предельная снеговая нагрузка - 150 кг/м2. В состав фермы входят зимовник, производственный корпус, склад для хранения лесоматериалов. Типовым проектом предусмотрено содержание пчелиных семей в шестнадцатирамочных ульях.

Для фермы отводится земельный участок площадью 1,25 га, в том числе площадь застройки - 8,2%. Пчеловодческий комплекс расходует в сутки 24,82 м3 воды; потребляемая мощность электроэнергии - 25,64 кВт (табл. 6).

Зимовник на 600 пчелиных семей (типовой проект 808-5-9). Строится на сухом земельном участке, защищенном от ветров. Уровень грунтовых вод должен быть на 1 м ниже пола зимовника. Кроме того, пол имеет небольшой уклон для стока поверхностных вод.

Зимовник (рис. 15) предназначен для содержания в нем зимой 600 пчелиных семей. Стеллажи отсутствуют. Ульи устанавливаются друг на друга рядами в три яруса с таким расчетом, чтобы летки были направлены в сторону прохода. Ширина проходов между рядами ульев 1,1-1,35, а поперечных проходов - 1,35-1,95 м.

Зимовник на 600 пчелиных семей

Температура воздуха внутри зимовника должна быть 1 °С при минимально допустимой температуре наружного воздуха -30-40.

Зимовник может быть подземным и полуподземным. Стены выполнены из дерева или кирпича. Деревянные стены представляют собой стойки, обшитые с наружной стороны пластинами и досками, соединенными впритык. Они покрываются специальным антисептиком, защищающим их от гниения, поражения дереворазрушающими насекомыми и возгорания.

Таблица

Если стены зимовника сооружены из кирпича, а потолок из железобетонных плит, то все внутренние поверхности помещения два раза покрываются известковым раствором. Гидроизоляция выполняется слоем цементного раствора толщиной 20 см, который укладывается ниже пола зимовника на 5 см (пол имеет твердое покрытие).

Вентиляция естественная, приточно-вытяжная. Свежий воздух поступает через подпольные каналы. Забор осуществляется через специальные шахты, установленные в тамбуре. Отверстие над дверью служит для дополнительного поступления воздуха.

Стенки приточного канала выполнены из досок хвойных пород толщиной 25 мм, для выхода воздуха в верхней его стенке сделано отверстие. Ширина и высота канала 500 м. Подпольные каналы устраиваются под проходами внутри зимовника. Каждый такой канал соединяется с каналом сечением 500х500 мм, который расположен поперек зимовника в передней его части и соединен с приточными шахтами. Вытяжка воздуха происходит через специальные деревянные; шахты с утепленными стенками (сечение 200х200 мм). Они начинаются от потолка и через чердак и крышу выводятся наружу выше конька крыши (одна труба - слева, другая - справа). Дверь зимовника со стороны тамбура утепляется войлоком и обивается кровельной сталью.

Длина зимовника 15, ширина - 9, высота - 3,2 м. Ширина каждого бокового прохода 1,1м; центральных проходов - 95 см. Длина тамбура 5, ширина 1,8 м. Ульи устанавливаются в восемь рядов (в крайнем правом и левом рядах - вдоль всей стены 2-3, 4-5 и 6-7 ряды спарены). В каждом ряду ульи ставятся в два ряда вплотную друг к другу летками в сторону прохода; второй и третий удалены от передней торцевой стенки зимовника на 1,95 м, а с четвертого по седьмой - на 2,5 м. В центре оставлен поперечный проход шириной 1,6 м (табл. 7).

Производственный корпус предназначен для выполнения работ по откачке из сотов меда и расфасовке его в мелкую тару, переработке воскового сырья, приготовлению (при необходимости) искусственного корма для пчел, ремонту ульев, различного пчеловодного инвентаря и др.

Строительный объем корпуса - 1998,0 м3; площадь застройки - 537,0 м2; полезная площадь - 465,7 м2; рабочая - 415,5 м2. Он оснащен оборудованием для проведения слесарных и столярных работ, приготовления искусственного корма для пчел, распечатывания сотов, откачки, перекачки, пастеризации и расфасовки меда, а также другим оборудованием и инвентарем.

Производственный корпус разделен на отделения, в каждом из которых выполняются определенные работы. К основным помещениям относятся: сотохранилище (136,2 м2), термозал (18,1 м2), вентиляционная камера (16,9 м2), отделение мойки стеклотары (22,9 м2), отделение по переработке воскового сырья (17,6 м2), гардероб для рабочей одежды на два шкафа (6,8 м2), гардероб для домашней одежды на два шкафа (7,5 м2), душевая с преддушевой (4,6 м2), санузел (2,5 м2), комната пчеловода (16,7 м2), отделение по ремонту пчеловодческого инвентаря (39,5 м2), котельная (33,6 м2), склад готовой продукции (31,3 м2), отделение по распечатыванию сотов, откачке меда, приготовлению корма пчелам (82,7 м2), коридор (21,0 м2), тамбур (7,8 м2).

В комплект технологического оборудования производственного корпуса входят: стол для наващивания рамок; верстаки - слесарный и столярный (модель 2296); шкаф для столярного инструмента (модель 2303); станок комбинированный деревообрабатывающий (модель «К»); электроточило настольное; воскотопка паровая ВТ-11 (4 шт.); ванна длительной пастеризации ВДП-300; столы для чистки рамок, наполнения банок медом, распечатывания сотов, наклейки этикеток на банки и стол пчеловода; котел пищеварочный электрический КПЭ-160, насос для перекачивания меда НРМ-2; ванна длительной пастеризации ВДП-600 (3 шт.); аппарат варочный ВВО-150; вибронож (3 шт.); тележка для перевозки корпусов и официантская; стеллаж для распечатывания рамок; медогонка пятидесятирамочная с электроприводом; машина закаточная полуавтоматическая (марка АБП-А20х16); весы платформенные (25-500 кг) и настольные (0,1-2 кг); ванны для мойки посуды ВМУ-2; кран трехходовой.

Пчеловодческая ферма на 1200 пчелиных семей (типовой проект 808-5-10)

Строится в районах, где температура зимой понижается до - 30-40°С, снеговой покров достигает 100-150 кг/м2, а напор ветра - 45 кг/м2.

Земельный участок для строительства выбирается с низким уровнем грунтовых вод, спокойным рельефом и небольшим уклоном для стока атмосферных и паводковых вод. Ферма состоит из следующих зданий и сооружений: зимовник; производственный корпус (рис. 16); склад для хранения пчеловодного инвентаря; навесы для контрольного улья; воскотопки; поилки для пчел; пожарный резервуар емкостью 100 м3; площадка с твердым покрытием для дезинфекции ульев, сотов и различного пчеловодного инвентаря и оборудования; трансформаторная подстанция; жижесборник. Общая площадь участка составляет 2,05 га, площадь застройки зданиями и сооружениями - 1240 м2, размер площадок с твердым покрытием - 1950 м2. Ограждение участка - 579 м. По проекту участок озеленяется кустарниками, деревьями и травой.

Пчеловодческая ферма (комплекс) на 2400 пчелиных семей (типовой проект 808-5-11)

В состав фермы входят: производственный корпус; зимовник на 1200 пчелиных семей; ветеринарный пункт; склад для хранения пчеловодного оборудования и инвентаря; навесы для контрольного улья; поилки для пчел; пожарный резервуар емкостью 100 м3; трансформаторная подстанция; жижесборник; воскотопка.

Размещение технологического оборудования

Весь земельный участок составляет 2 га (под здания и сооружения - 1467 м2, площадь озеленения - 17 013 м2, длина ограды - 562 м).

На центральной усадьбе в зимний период содержится 1200 пчелиных семей, остальные размещены за ее пределами.

Площадь застройки производственного корпуса составляет 691,2 м2, полезная площадь - 592,3 м2. В нем размещается следующее оборудование (рис. 17): станок деревообрабатывающий модель «К» - 1 шт.; станок электрозаточный ИЭ-9703 - 1 шт.; стол для электронаващивания рамок - 2 шт.; верстак столярный модель 2296 - 2 шт.; шкаф для столярного инструмента модель 2303 - 2 шт.; верстак слесарный ОРГ-1468-01-060А - 1 шт.; котел электрический КПЭ-60 - 2 шт.; стол для распечатывания сотов РС - 1 шт.; стеллаж для распечатанных рамок - 2 шт.; медогонка с электроприводом МР-50А - 2 шт.; аппарат варочный ВВО-150 - 1 шт.; насос НРМ-2 - 2 шт.; вибронож ВН - 1 шт.; танк универсальный ТУМ-1200 - 3 шт.; стол для наполнения банок медом - 1 шт.; машина закаточная полуавтоматическая АБП-Л-20х16 - 1 шт.; стол для наклейки этикеток на банки - 1 шт.; весы настольные ВТЦ-10 - 1 шт.; стол пчеловода - 1 шт.; стол лабораторный - 1 шт.; шкаф лабораторный - 1 шт.; тележка официантская ТО-69 - 1 шт.; воскотопка паровая ВТ-11 - 6 шт.; стол для чистки рамок - 1 шт.; ванна длительной пастеризации ВДП-300 - 1 шт.; ванна для мойки посуды ВМУ-2 - 2 шт.; пропариватель фляг ПФ-М - 1 шт.; весы платформенные РП-500ГВ (м) - 1 шт.; тележка для перевозки корпусов ТПП - 4 шт.

Производственный корпус отапливается паром низкого давления, который поступает по трубам из котельной. Вентиляция помещения многократная с механическим побуждением и подогревом приточного воздуха в калориферах. Вытяжка воздуха естественная через две вытяжные трубы. Сточные воды удаляются через канализацию. Вода в помещение подается по водопроводной сети.

Производственный корпус соединен с сотохранилищем, которое рассчитано на 72 тыс. рамок. Соты хранятся в ульях. Стены здания выполнены из кирпича на цементно-известковом растворе; окна и двери - деревянные; покрытие из железобетонных плит; фундамент - железобетонный.

Зимовник строится аналогично зимовнику на 1200 пчелиных семей.

Пчеловодческая ферма (комплекс) на 4800 пчелиных семей (типовой проект 808-5-13)

Это специализированный комплекс по производству меда. Строится в районах, где в зимний период температура понижается до -30-40°С. Участок для центральной усадьбы должен иметь небольшой уклон, чтобы обеспечить сток атмосферных осадков и паводковых вод.

Пчеловодческая ферма состоит из следующих зданий и сооружений: производственный корпус (612,0 м2), зимовник на 1200 пчелиных семей (348,5 ^2), склад для хранения пчеловодного инвентаря и оборудования (114,8 м2), сотохранилище для хранения сотов в корпусах ульев (631,2 м2), ветеринарный пункт с аптекой и дезокамерой (118,7 м2), навес для контрольного улья, поилка для пчел, пожарный резервуар емкостью 100 м3, воскотопка, трансформаторная подстанция, жижесборник и др.

Площадь участка центральной усадьбы равна 2,2 га. Под зданиями и сооружениями занято 2126 м2, площадь твердого покрытия - 1550, площадь озеленения - 18 524 м2, длина ограды - 609 м.

Строительный объем производственного корпуса 2431 м2, площадь застройки - 612, полезная площадь - 538, рабочая площадь - 442,3 м2.

Производственный корпус собирается из железобетонных конструкций. Наружные стены выполнены из двухслойных панелей и кирпича; внутренние и перегородки - из кирпича; окна и двери - деревянные; фундамент - из бутобетона; стены подпольных каналов - из кирпича.

Помещение отапливается горячей водой, поступающей по трубам из котельной. Суточный расход холодной воды составляет 30,5 м3. Сток осуществляется по наружной канализационной сети. Освещение - от электрической сети напряжением 380/220 В.

Технологическое оборудование, установленное в производственном корпусе, аналогично оборудованию на 2400 пчелиных семей. Исключение составляют: стол для распечатывания сотов - 2 шт., стеллажи для распечатанных рамок - 4 шт., медогонка пятидесятирамочная с электроприводом - 4 шт., стол для наполнения банок медом - 2 шт., весы настольные - 2 шт.

Ульи

Улей-лежак на 16 рамок (типовой проект 808-5-15)

Улей-лежак на 16 рамок с надставкой (рис. 18) предназначен для содержания в нем пчелиных семей в различных природно-климатических зонах страны. Он состоит из корпуса, дна, надставки, подкрышника, крышки, вставной доски. В комплект улья входят также 16 гнездовых рамок (435x300 мм) и 16 полурамок (435x145 мм).

Корпус улья состоит из передней, задней и двух боковых стенок. Каждая стенка собрана из двух-трех досок (толщина 40 мм), которые соединяются в шпунт. Передняя доска улья имеет две прорези для верхнего и нижнего летков. Нижний леток (длина 250 мм) удален от левой стороны передней стенки на 145 мм; верхний (длина 80 мм) - на 230 мм. Длина передней стенки улья 675, высота - 330 мм.

Задняя стенка собрана из досок длиной 675 мм. Высота ее от конца нижнего фальца - 365, а от начала - 330 мм. В нижней части расположен паз (30x27 мм), в который наглухо вставляется дно улья.

Боковые стенки выполнены из досок толщиной 30 мм, их высота 365 мм. Длина деталей боковых стенок - 504, а боковых стенок улья - 530 мм. Как и в задней стенке, в нижней части боковых стенок сделан паз (30х17 мм) для размещения дна.

Во внутренней верхней части передней и задней стенок имеются фальцы (20х11 мм) для подвешивания рамок, а в наружной части всех стенок - четверти (10x13 мм) для установки надставки. Внутренние размеры корпуса улья 615x450x330 мм.

Дно улья собрано в виде щитка из трех досок (толщина 30 мм), соединенных между собой в шпунт. Размеры дна 649x552 мм. Щиток дна, выступая за переднюю стенку на 35 мм, образует прилетную стенку. Дно наглухо прибито гвоздями к корпусу улья.

Улей-лежак на 16 рамок с надставкой

Надставка выполнена из досок: боковые стенки - 75х165х40 мм, торцевые стенки - 504х165х30 мм. В верхней внутренней части передней и задней стенок сделаны фальцы (11х20 мм) для подвешивания рамок, а в нижней внутренней части всех стенок - четверти для постановки надставки на корпус улья. В верхней наружной части стенок для постановки подкрышника имеется паз.

Каждая стенка подкрышника изготовлена из одной доски толщиной 25 см. Длина деталей передней и задней стенок - 675, а боковых - 504 мм. Длина боковых стенок подкрышника - 530 мм. Между собой стенки собраны на шипах и гвоздях. По торцам каждой стенки имеются пять шипов (длина - 25, ширина - 10 мм). Они выполнены с таким расчетом, чтобы шипы одной стенки входили в гнезда на краях другой стенки. Подкрышник установлен на надставке в четвертях, предусмотренных на торцах стенок надставки и подкрышника.

Крыша улья - плоская горизонтальная, собрана в виде щита из досок толщиной 15 мм на брусьях. Размер щита - 720x575 мм. Торцевые стенки собраны из досок, соединенных между собой в четверть. Щит сверху покрыт кровельным железом. Крыша выступает за стенки улья на 20 мм. Торцевые стенки крыши имеют прорези - вентиляционные отверстия. Внутри крыши (под средней ее частью) установлена сетка с ячейкой (3х3 мм).

Рамки в шестнадцатирамочном улье (435x300 и 435х145 мм) имеют постоянные разделители.

Вставная доска толщиной 14 мм изготовлена из отдельных досок, соединенных между собой в четверть. Она плотно прижата ко дну и стенкам улья уплотнителем из листовой резины. Подвешивают диафрагму при помощи верхнего бруска на четвертях стенок корпуса.

Утепленный улей-лежак на 16 рамок (белорусский)

На Международном конгрессе по пчеловодству в г. Москве в 1971 г. получил бронзовую медаль. Он вполне обеспечивает нормальную зимовку пчел на открытом воздухе без дополнительного утепления снаружи.

Внутренние размеры корпуса: длина - 615, ширина - 450 мм. Передняя и задняя стенки собраны из досок толщиной 25, а боковые - 15 мм. Между собой доски соединены в четверть. Снаружи все стенки корпуса обшиты вторым слоем досок (толщина - 15 мм), расположенных вертикально и соединенных в четверть. Между боковыми стенками и обшивкой оставлено межстенное пространство (ширина 27 мм), которое заполнено оберточной бумагой или другим материалом для утепления корпуса.

На передней стенке улья прорезаны верхний и нижний летки. Для образования сплошной летковой щели межстенное пространство закрыто вкладышем. Нижний леток (250х10 мм) расположен в центре нижней части передней стенки. Размер верхнего летка - 100x10 мм. Оба летка имеют прилетные доски. Под прилетной доской нижнего летка установлен опорный брусок (400х30х30 мм).

Дно улья - неотъемное, наглухо прибито гвоздями к корпусу. Щиток дна собран из четырех досок, соединенных между собой в четверть. Снаружи дно обшито досками (толщина 15 мм), также соединенными между собой в четверть. Между щитком дна и обшивкой оставлено пространство (27 мм), заполненное оберточной бумагой или другим утепляющим материалом. Дно входит внутрь наружной обшивки корпуса улья. С наружной стороны обшивки прибиты два бруска (554х45х20 мм), которые служат опорой при постановке улья на землю или специальные подставки. Подрамочное пространство в улье 20 мм. Надставка, как и корпус улья, рассчитана на 16 рамок и собрана из досок толщиной 15 мм. Доски в углах соединены между собой в шип. Для плечиков рамок вверху во внутренней части передней и задней стенок надставки выбран фальц размером 20х11 мм. Расстояние между верхним бруском гнездовой рамки и нижним бруском надставки - 10 мм. Толщина потолочных досок 10 мм.

Крыша улья плоская. Щит крыши собран из восьми или менее досок толщиной 15 мм, которые соединены между собой в четверть. Обвязка крыши выполнена из досок длиной 60 и толщиной 25 мм. На передней и задней стенках обвязки вырезаны круглые вентиляционные отверстия (диаметр 20 мм), зарешеченные металлической сеткой. Сверху крыша обита кровельным железом.

Размер гнездовых рамок улья - 435x300, а надставок 435х145 мм. Рамки изготовлены с постоянными разделителями.

Улей-лежак на 20 рамок с надставкой (типовой проект 3.808-1)

Конструкция улья-лежака (рис. 19) предусматривает разделение его глухой перегородкой на два самостоятельных отделения, каждое из которых имеет свой леток. В летний период в таком улье можно содержать основную пчелиную семью и отводок, что позволяет к моменту наступления медосбора вырастить дополнительно большое количество пчел и тем самым увеличить сбор меда на пасеке, предупреждая одновременно возникновение роевого состояния пчелиных семей. В зимний период в улье можно содержать две пчелиные семьи или одну семью пчел и нуклеус с запасной маткой, что способствует лучшей зимовке пчел, так как разделенные между собой две пчелиные семьи меньше расходуют корма на поддержание в своем гнезде необходимого теплового режима.

Улей-лежак на 20 рамок

В комплект улья-лежака входят: корпус на 20 рамок, неотъемное дно, надставка на 20 полурамок, подкрышник, крыша, диафрагма (вставная доска), 20 гнездовых рамок (435x300 мм) и 20 полурамок надставки (435x145 мм).

Корпус улья имеет вид ящика на опорных брусьях. Передняя и задняя стенки собраны из трех досок (длина - 870, толщина - 37 мм), склеенных между собой в шпунт и рейку. Высота передней стенки 330, задней - 372 мм. Во внутренней верхней части передней и задней стенок выбран фальц (10x20 мм) для плечиков гнездовых рамок, а в верхней наружной части (10х15 мм) - для постановки надставки. Во внутренней нижней части задней стенки имеется четверть (24х42 мм) для размещения дна улья.

Два нижних летка (длина - 250, высота - 12 мм) вырезаны на расстоянии 190 мм друг от друга: они должны быть одинаково удалены от середины нижней части передней стенки. Верхние летки (длина 68 мм) расположены на расстоянии 322 мм друг от друга на высоте 196 мм от нижнего края передней стенки улья. Около всех летков размещены прилетные полочки. Летки закрыты задвижками.

Боковые стенки (высота - 372, толщина - 30 мм) собраны из четырех досок, склеенных в шпунты и рейку. Для постановки надставки и дна улья имеются пазы. С внешней стороны улья углы корпуса обиты металлической лентой.

Щиток дна (844х535 мм и толщиной 37 мм) собран из пяти одинаковых брусков (37х107х844 мм) и фанеры, склеенных в шпунт и рейку. Снизу дна прибито два опорных бруска (535х50х37 мм), каждый из которых удален от боковой стенки улья на 180 мм.

Надставка имеет вид коробки и предназначена для размещения 20 полурамок. Передняя и задняя стенки собраны из досок длиной 870, а боковые - 498 мм. Наружные размеры надставки - 870х524 мм, толщина всех стенок - 30 мм. В верхней внутренней части передней и задней стенок выбран фальц (20x11 мм) для размещения плечиков рамок, в нижней внутренней части (10х24 мм) - для постановки надставки на корпус улья. Стенки собраны из двух досок, склеенных в шпунт и рейку; боковые - из двух-трех досок, имеющих такое же соединение, как передняя и задняя стенки. В нижней внутренней части боковых стенок имеется фальц (10х17 мм) для постановки надставки на корпус улья, а во всех четырех стенках в верхней наружной части - фальц (10х13 мм) для постановки подкрышника. Стенки корпуса в углах соединены (склеены) между собой круглыми вставными шипами; допускается соединение на гвоздях с клеем. С внешней стороны углы надставки обиты металлической лентой.

Подкрышник предназначен для создания свободного надрамочного пространства, необходимого при перевозке пчелиных семей (часть пчел из корпуса переходит в надрамочное пространство; здесь же при необходимости подкормки пчелиных семей можно разместить кормушки). Наружный размер - 870x524, высота 90 мм. Собран из досок длиной 870 и 498 мм, толщина 25 мм. В углах стенки подкрышника соединены между собой в шип и обиты металлической лентой.

Крыша состоит из рамы с брусками прочности и укрепленного на ней щита. К брускам прочности прикреплена сетка с ячейкой (3 мм). Рама собрана из досок шириной 56 и толщиной 20 мм. Передняя и задняя стенки рамы изготовлены из досок длиной 915, а боковые - 569 мм. Между собой стенки соединены в шип.

Щит крыши (915х569х15 мм) собран из шести досок и фанеры, склеенных между собой в шпунт и рейку. Он прибивается к раме гвоздями, а сверху покрывается листом кровельного железа размером 946x590 мм.

Вставная доска предназначена для изменения размера пчелиного гнезда. Она представляет собой щит толщиной 15 мм, собранный из отдельных дощечек. Длина верхнего бруска 470, плечиков - 12,5 мм.

Гнездовые рамки имеют размер 435x300, а полурамки - 435х145 мм. Верхняя часть боковых планок рамок - 37, нижняя - 25 мм; длина верхнего бруска - 470 мм. В боковых планках предусмотрены отверстия (диаметр 2,5 мм) для проволоки. Детали рамок собраны на гвоздях с клеем.

Улей-лежак на 20 рамок (украинский)

Особенностью улья-лежака является узковысокая рамка размером 300x435 мм (в отличие от ульев-лежаков других конструкций с рамкой 435х300 мм). В зимний период в улье можно содержать две пчелиные семьи, что позволяет лучше поддерживать тепловой режим и меньше расходовать кормов во время зимовки. В летний период одновременно с основной пчелиной семьей можно содержать нуклеус с запасной маткой.

В комплект украинского улья-лежака (рис. 20) входят: корпус с неотъемным дном, односкатная крыша, вставная доска (диафрагма) и 20 узковысоких рамок. Наружные размеры корпуса улья: длина - 830, ширина - 440 и высота - 600 мм. Передняя и задняя стенки улья утеплены. Толщина наружных стенок - 15, а внутренних - 25 мм. Наружные стенки собраны из восьми досок, соединенных в четверть, а внутренние - из четырех длиной 830 мм, соединенных в шипы. Боковые стенки собраны из пяти досок, каждая длиной 420 мм и толщиной 35 мм, соединенных между собой в шипы.

В верхней части внутренних стенок имеются два фальца: верхний (18x6 мм) предназначен для размещения потолочных дощечек, нижний (11x20 мм) служит для плечиков гнездовых рамок. Во внутренней верхней части боковых стенок улья сделаны дугообразные пазы для прижимной доски; в нижней части - четверть (35х20 мм), в которой установлено дно улья.

В передней стенке улья прорезаны два нижних (длина 200, высота 12 мм) и два верхних (длина 100, высота 12 мм) летка. Нижние размещены с правой и левой сторон передней стенки на расстоянии 100 мм от края улья; верхние - над нижними летками на расстоянии 160 мм от края улья и 340 мм от нижней наружной части передней стенки. Кроме этих летков, на одной из боковых стенок улья имеется еще один леток размером 100x12 мм. Он расположен на расстоянии 170 мм от угла боковой и передней стенок и 35 мм - от низа боковой стенки улья. Летки на передней стенке - типа «холодный занос», т.е. в его сторону обращены торцевые планки рамок; леток на боковой стенке - типа «теплый занос», т.е. в его сторону обращены ячейки сотов. Прилетная доска крепится около каждого летка.

Дно улья гвоздями наглухо прибито к корпусу. Собрано оно из трех досок, соединенных в шип. На расстоянии 100 мм от боковых стенок к нижней части дна прибиты опорные брусья. Улей снабжен прижимной рейкой, которая предназначена для закрепления рамок во время перевозки пчел.

Улей однокорпусный с двумя надставками (типовой проект 808-5-14)

Изготовляется в четырех вариантах: вариант У-1 комплектуется одним корпусом с неотъемным дном, двумя надставками на полурамку, подкрышником и крышей; вариант У-2 - корпусом с неотъемным дном, дополнительным вторым корпусом, подкрышником и крышей; вариант У-3 - корпусом с отъемным дном, двумя надставками на полурамку, подкрышником и крышей; вариант У-4 - корпусом с отъемным дном, дополнительным вторым корпусом, подкрышником и крышей.

Украинский улей-лежак на 20 рамок

Внутренние размеры нижнего корпуса - 450х450х330 мм. Передняя и задняя стенки улья имеют длину 524 мм; высота передней стенки 330, задней - 372 мм. Длина боковых стенок 498, высота - 372 мм. Толщина всех стенок корпуса 37 мм. Стенки соединены между собой вставными шипами или гвоздями с клеем. Все четыре угла корпуса снаружи обиты металлической полоской, что увеличивает прочность корпуса и защищает его торцы от сырости.

На передней стенке корпуса имеются два летка с прилетными досками (20 мм), которые закрываются при помощи специальных задвижек.

Отъемное дно улья (в вариантах У-3, У-4) состоит из связанной в шип рамы и щитка.

Щиток дна изготовлен длиной 535, шириной - 498 мм; опорные брусья дна - длиной 545, шириной 50 и высотой 37 мм. Последние удалены от края боковых стенок на 90 мм и имеют вырез для заправки ленточного скрепа. Корпус улья скреплен с неотъемным дном клеем и гвоздями.

Надставка предназначена для размещения полурамок размером 435x145 мм (в одну надставку вмещается 12 рамок). Передняя и задняя стенки надставки изготовлены из досок длиной - 524, шириной - 165 и толщиной - 37 мм; боковые стенки - из досок длиной - 498, шириной - 165 и толщиной - 37 мм. Во внутренней верхней части передней и задней стенок сделан фальц (11x20 мм) для размещения полурамок, в наружной верхней части всех стенок - четверть (10х13 мм) для постановки второй надставки, а в нижней внутренней части - четверть (10х24 мм) для постановки надставки на корпус улья.

Второй корпус по своей конструкции аналогичен корпусу с неотъемным дном. Разница состоит лишь в том, что на передней стенке сделан только один леток. Высота всех стенок 320, а толщина - 37 мм. Длина передней и задней стенок 524, боковых - 498 мм. В нижней внутренней части передней и задней стенок сделана четверть (10х24 мм) для постановки верхнего корпуса на основной нижний корпус улья; в верхней части - фальц (11x20 мм) для размещения рамок; в наружной верхней части всех рамок - фальц (13x10 мм) для постановки подкрышника или крыши.

Подкрышник служит для установки кормушек при подкормке пчел и создания надрамочного пространства, необходимого при перевозке пчелиных семей на медосбор (предупреждает запаривание пчел). Длина передней и задней стенок - 524, а боковых - 498 мм, ширина (высота) всех стенок - 90, а толщина - 25 мм. Между собой стенки подкрышника соединены в шип и закреплены металлическими уголками.

Крыша улья плоская, имеет вид щита, укрепленного на раму высотой 55 мм и бруски прочности. Стенки собраны из досок толщиной 15 мм. Высота крыши 70 мм. Щит крыши (569x569 мм) выполнен из отдельных досок, соединенных между собой в шпунт и рейку, и обит сверху кровельным железом.

Длина и ширина крыши - 570, высота - 70 мм. В передней и задней стенках имеются прорези для вентиляции. Внутри крыши к брускам прикреплена металлическая сетка с ячейками (диаметр 3 мм).

Вставная доска представляет собой щит толщиной 15 и высотой - 320 мм. Длина верхнего ее бруска - 470 мм. Отдельные детали соединены в шип.

Размер гнездовой рамки 435х300х37, а полурамки надставки - 435x145x44,5 мм. В отличие от рамок ульев других конструкций боковые планки имеют ширину 44,5 мм, что способствует отстройке пчелами утолщенных сотов с удлиненными ячейками и препятствует откладке маткой яиц в сотах надставки. Все элементы улья взаимозаменяемы.

Улей однокорпусный с двумя надставками (типовой проект 3.808.5-3)

В отличие от ульев других конструкций он облегчает проведение работ по борьбе с клещевым заболеванием пчел - варроатозом. Для этих целей в улье оборудован выдвижной лоток, а между корпусом и дном установлена металлическая сетка.

Улей однокорпусный с двумя надставками

Улей состоит из отдельных взаимозаменяемых составных частей, что позволяет изготовлять и комплектовать четыре отличающиеся друг от друга варианта (рис. 21): вариант У-1 - состоит из корпуса с неотъемным дном, двух надставок, подкрышника и крыши; вариант У-2 - из корпуса с неотъемным дном, второго корпуса, подкрышника и крыши; вариант У-3 - из отъемного дна, корпуса, двух надставок, подкрышника и крыши; вариант У-4 - из отъемного дна, двух корпусов, подкрышника и крыши.

В вариантах улья типа У-1 и У-2 корпус улья скреплен с неотъемным дном при помощи клея и гвоздей. Углы корпуса с внешней стороны обиты металлической полосой, что увеличивает прочность и защищает торцы от сырости. На передней стенке размещены два летка: верхний - на стенке корпуса, нижний - в обвязке дна. Каждый леток снабжен прилетной доской. Стенки и дно улья имеют толщину 37 мм. Внутренние размеры корпуса 450х450х330 мм. Стенки корпуса собраны при помощи круглых вставных шипов с клеем.

На передней и задней стенках корпуса выбран фальц (20х11 мм) для подвешивания рамок, а в верхней наружной части всех рамок - фальц (10x15 мм) для постановки надставки или второго корпуса.

Второй корпус по своей конструкции аналогичен нижнему. Однако на его передней стенке имеется только один леток, оборудованный прилетной доской и задвижкой. Стенки выполнены из досок толщиной 37 мм; внутренние размеры - 450х450х320 мм. На передней и задней стенках в верхней внутренней части выбран фальц высотой 20 и шириной 11 мм для подвешивания гнездовых рамок, а в верхней наружной части всех стенок - фальц размером 10х15 мм для постановки подкрышника. В нижней внутренней части всех стенок сделан фальц шириной 24 и высотой 37 мм для постановки второго корпуса на нижний. Каждый корпус вмещает 12 рамок размером 435x300 мм.

Надставка имеет стенки высотой 165 и толщиной 37 мм; внутренние размеры - 450х450х165 мм. Надставка вмещает 12 рамок (435x145 мм). Каждая стенка надставки, имеющая вид корпуса без дна, собрана из одной-двух досок. Длина передней и задней стенок 524, боковых - 498 мм. Для подвешивания рамок выбраны фальцы, такие же как в корпусе улья.

Подкрышник создает свободное надрамочное пространство, что очень удобно при перевозке пчел (для размещения кормушек во время кормления пчел сахарным сиропом). Он представляет собой раму, стенки которой соединены в шип. Толщина стенок - 25, высота - 90 мм. В нижней внутренней части всех стенок выбран фальц шириной 12 и высотой 10 мм, что позволяет производить установку подкрышника на корпус или надставку улья.

Крыша улья изготовлена в виде щита, укрепленного на раме и брусках жесткости. Металлическая сетка, прикрепленная к брускам, обеспечивает необходимую вентиляцию гнезда при перевозке пчел. В этих же целях в передней и задней стенках крыши выполнены прорези, обеспечивающие поступление свежего воздуха. Высота крыши - 70, длина и ширина - 570 мм. Щит собран из досок толщиной 15 мм, соединенных в шпунт и рейку. Обвязка или рама изготовлена из досок толщиной 15 и шириной 55 мм. Снаружи крыша обита кровельным железом.

Размеры, гнездовой рамки 435х300 мм, ширина боковых планок в верхней части - 37, в нижней - 25 мм. Рамка собрана на шипах с клеем или на гвоздях. Боковые планки имеют отверстия для проволоки.

Размеры рамок надставки - 435х145 мм. Остальные размеры такие же, как и у гнездовой. Каждая надставка вмещает по 12 рамок.

Вставная доска имеет вид щита толщиной 15 мм, собранного из отдельных дощечек. Высота ее вместе с верхним бруском - 320 мм, длина щита - 445, а верхнего бруска - 470 мм.

Отъемное дно представляет собой щит и раму, связанные в шип. Длина и ширина рамы 524, высота - 90, толщина - 37 мм. Углы рамы с внешней стороны крепятся металлическими уголками. Щит дна собран из досок толщиной 37 мм, соединенных в шпунт и рейку. Снизу ко дну прикреплены два опорных бруска (длина - 480, ширина - 50, высота - 37 мм), которые расположены на расстоянии 40 мм от левой и правой сторон.

Леток для пчел (длина 200 мм) и прилетная доска устроены в передней части рамы и щита дна.

Металлическая решетка крепится на раме размером 460х460 мм. Лоток для сбора осыпавшегося клеща изготовлен из пластика или листового железа. Для выдвижения лотка задняя стенка дна рамы состоит из двух продольных частей, соединенных петлями.

Улей двухкорпусный с надставками (типовой проект 3.808-2)

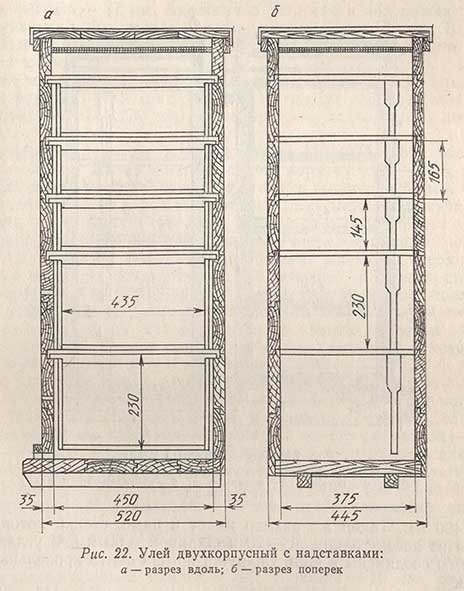

Двухкорпусный улей с надставками (рис. 22) в отличие от ульев других конструкций рассчитан на размещение в нем гнездовых рамок многокорпусного улья (435х230 мм) и полурамок (435x145 мм). Предназначен для промышленных пасек медового направления, а также крупных пчеловодческих ферм, колхозов и совхозов.

В комплект улья входят: два корпуса, каждый из которых вмещает 10 гнездовых рамок; три надставки (по 10 полурамок); отъемное дно, подкрышник, крыша, кормушка, 20 гнездовых рамок и 30 полурамок. По желанию заказчика в комплект улья может быть включена горизонтальная вставная доска - потолок.

Стенки корпуса улья (толщина 35 мм) собраны из двух-трех досок, соединенных фанерной рейкой на клее. Между собой стенки корпуса по углам соединены в четверть. Внутренние размеры корпуса 450x375x250, наружные - 520x450x250 мм.

В верхней внутренней части боковых стенок имеется фальц (11х20 мм) для размещения рамок, а в верхней наружной - четверть для постановки верхнего корпуса или надставки. Такая же четверть сделана и во внутренней нижней части всех стенок улья. Верхний леток (120x10 мм) расположен в передней стенке улья и оборудован прилетной полкой.

Надставка состоит из четырех стенок толщиной - 35, высотой - 165 мм. Внутренние размеры - 450x375 мм. На передней и задней стенках во внутренней верхней части выбран фальц (20х11 мм) для размещения рамок. На всех стенках внизу во внутренней части надставки имеется четверть (22x10 мм), при помощи которой надставка помещается на корпус улья.

Дно улья - отъемное, состоит из обвязки и щита. Его размеры - 520х445х58 мм. Внизу дна имеются два опорных бруска. Щит (450х405х35 мм) собран из трех досок, которые соединены при помощи шпунта, фанерной рейки и клея из синтетических смол.

Стенки обвязки крепятся в шип. Леток имеет уклон 1:2,4. Угловые соединения летка - в шип с окантовкой металлическим уголком.

Улей двухкорпусный с надставками

В конструкции улья предусмотрена возможность изготовления дна с выдвижной сеткой с ячейкой диаметром 3 мм и лотком, что позволяет проводить необходимую обработку пчелиных семей, больных варроатозом. В этом случае высота дна должна быть 90 мм, не считая опорных брусьев. Упавший клещ через сетку попадает в лоток. В то же время сетка является полом для пчел, проходящих через нижний леток в корпус улья.

Подкрышник собран из досок толщиной 25 и высотой 90 мм, длина боковых стенок - 520, передней и задней стенок - 445 мм. В углах стенки подкрышника соединены в прямой шип и окантованы металлической лентой.

Крыша - плоская. На улей ее одевают «внахлобучку». Она состоит из щита, укрепленного на раме и брусках жесткости. Наружные размеры - 565х490х70 мм. Расстояние между стенками внутри крыши 525x450 мм. Щит крыши собран из нескольких досок» соединенных при помощи шпунта и рейки. Размер щита - 565x490 мм. Такой же размер имеет и рама, стенки которой собраны из досок толщиной - 20 и шириной - 56 мм. В углах стенки рамы соединены в шип. Снаружи крыша обита кровельным железом.

Горизонтальная вставная доска-потолок (520x445 мм) имеет обвязку, к которой прикреплен потолок толщиной 10 мм. В передней части его имеется окно (116х36 мм), в котором можно установить удалитель пчел. Через окно пчелы из гнезда переходят к кормушке, если доска служит в качестве потолка.

Кормушка надрамочная изготовляется из древесины хвойных или мягких лиственных пород. Крышка и клапан выполнены из водостойкой фанеры толщиной 4 мм. Емкость кормушки - 9 л, размеры - 440х360х80 мм. Клапан, через который в кормушку наливают сироп, крепится к стенке шарниром.

Собирается кормушка при помощи гвоздей и водостойкого клея, сверху покрывается олифой, а изнутри - слоем парафина. Сироп заливается через отверстие, последнее закрывается клапаном. Крышку небольшими гвоздями прибивают к кормушке, а при чистке ее открывают. Гнездовая рамка саморазделяющая, размер 435x230 мм. Боковые планки в нижней части имеют ширину - 25, а в верхней - 37 мм. Аналогично устроена и полурамка, с той лишь разницей, что высота боковых планок у нее 145 мм. В боковых планках всех рамок заранее просверлены отверстия для натягивания проволоки.

Улей многокорпусный (типовой проект 808-5-1)

В комплект многокорпусного улья (рис. 23) входят: четыре корпуса (по 10 рамок размером 435x230 мм), отъемное дно, подкрышник, потолок и крыша.

Внутренние размеры корпуса улья - 450x375x250, толщина стенок - 35 мм. Длина боковых стенок корпуса улья - 496, высота - 250, длина передней и задней - 445, а высота - 250 мм. Стенки изготовляются из одной или двух досок. В последнем случае они соединяются в шпунт и гребень и склеиваются водостойким клеем. На каждой стенке в верхней и нижней частях выбран фальц шириной 18 и высотой 5 мм, что способствует хорошему соединению корпусов во время их перевозки; на передней и задней стенках всех корпусов - фальц шириной 11 и высотой 20 мм для подвешиваний рамки. Леток с круглым отверстием диаметром 25 мм расположен на передней стенке корпуса на высоте 125 мм и закрыт круглой втулкой. Стенки корпуса в углах соединены в четверть, склеены водостойким клеем и сбиты гвоздями.

Многокорпусный улей

Дно улья - отъемное, выполнено в виде покатого щита с уклоном 1:23 (от заднего бруска обвязки к переднему). Щит изготовлен из трех досок (толщина 35 мм) и окантован обвязкой, которая с щитом сбивается гвоздями. Ширина дна вместе с обвязкой - 445, длина - 520 мм. Вкладыш дна (20х20 мм) имеет прорезь для летка длиной 100 мм. При удалении вкладыша у летка образуется максимальный просвет размером 375x20 мм. Внизу дна прибиты бруски шириной - 50 и высотой - 35 мм, предохраняющие дно от сырости.

Рамки (435х230 мм) изготовлены с постоянными разделителями. Длина верхнего бруска - 470, ширина - 25 и высота - 20 мм; длина боковой планки - 220, толщина - 10 мм. Верхняя часть боковой планки на протяжении 70 мм имеет ширину 37, а остальная часть - 25 мм. Толщина нижнего бруска - 10, длина - 415, ширина - 20 мм.

Внутренние размеры подкрышника 450x375, наружные - 520x445 мм.

Крыша улья - плоская. Обвязка выполнена из досок шириной - 105 и толщиной - 24 мм, которые соединены в шип при помощи водостойкого клея. В нижней части стенок выбран фальц глубиной 15 мм для установки крыши на корпус без подкрышника. Щит сделан из досок толщиной 20 мм. Сверху крыша покрыта жестью.

Улей десятирамочный с надставками (типовой проект 3.808.5-4)

Применяется на крупных пчеловодческих фермах и пасеках медового направления. Устройство улья позволяет эффективно проводить мероприятия по борьбе с варроатозом.

В комплект улья (рис. 24) входят: отъемное дно, два корпуса, две надставки, подкрышник, крыша, кормушка, 20 гнездовых рамок и 20 полурамок. Вместо надставок улей может комплектоваться тремя-четырьмя корпусами. В корпус улья вмещается 10 рамок 435х300 мм. Внутренние размеры корпуса 450x375x320 мм. Стенки собраны из двух-трех досок толщиной 35 мм и соединены по углам в четверть. На передней стенке каждого корпуса имеется верхний леток с прилетной доской. Длина летка - 120, высота - 10 мм.

Улей десятирамочный

На передней и задней стенках корпуса во внутренней верхней части выбран фальц шириной 11 и высотой 20 мм, на котором подвешивают гнездовые рамки; в наружной верхней части всех стенок - фальц (10х15 мм) для постановки второго корпуса или надставки; в нижней внутренней части всех стенок - фальц (22х10 мм), что позволяет ставить один корпус на другой.

Отъемное дно улья состоит из щита и обвязки, в комплект входят также металлическая решетка и лоток. Наружные размеры дна 520х445, высота - 90 мм. Щит (480х405 мм) собран из четырех досок толщиной 35 мм, соединенных в шпунт и рейку. Снизу щита имеются два опорных бруска (512x50x37 мм), которые прибиты на расстоянии 40 мм от левой и правой сторон. Обвязка или рама дна (520х445х90 мм) собрана из досок толщиной 35 мм. В передней стенке расположен нижний леток длиной 240 и высотой 10 мм, уклон - 1:2,65.

Решетка изготовлена из металлической сетки, укрепленной на раме размером 460x387 мм. Лоток (460x370 мм) для сбора упавшего клеща выполнен из пластика или листовой оцинкованной жести. Для выдвижения лотка задняя стенка обвязки разрезана продольно и две ее части соединены между собой на петлях.

Надставка вмещает 10 рамок размером 435x145 мм, толщина стенок - 35 мм. Внутренние размеры надставки - 450х375х165 мм. Для ее установки и подвешивания рамок выбраны фальцы, аналогичные тем, что имеются в корпусе улья.

Подкрышник изготовлен из досок толщиной 25 мм. Наружные его размеры соответствуют наружным размерам корпуса улья и надставки и составляют 520х445 мм. Высота подкрышника 90 мм. По углам стенки обшиты металлическими уголками.

Крыша улья - плоская, надевается на улей «внахлобучку». Состоит из обвязки (рамы) и щита. Обвязка собрана из четырех досок толщиной 20 и высотой 56 мм, а щит - из отдельных досок толщиной 15 мм. Последний обит сверху кровельным железом. Внутренние размеры крыши - 525х450, наружные - 565x490 мм. Внутри крыши прибита металлическая сетка, обеспечивающая нормальную вентиляцию гнезда пчел во время перевозки ульев. В стенках прорезаны пазухи, обеспечивающие приток свежего воздуха.

Надрамочная кормушка (440х360х80 мм) вмещает 9 л сиропа. Она прибивается к крыше гвоздями.

Гнездовая рамка - 435x300 мм, полурамка - 435х145 мм. Боковые планки рамок в верхней части имеют ширину 37, а в нижней - 25 мм.
